Lorsque les fluctuations de température dans un moule à injection produisent des bavures sur les pièces en plastique, ou lorsque la barre de soudure d'une machine d'emballage tombe en panne après trois semaines de fonctionnement continu, les ingénieurs de maintenance vérifient souvent l'élément chauffant de la cartouche en dernier. La solution n’est généralement pas de remplacer la machine entière, mais de revoir les paramètres de sélection et d’installation de l’élément lui-même. Un élément chauffant à cartouche fiable a une durée de vie déterminée par la densité en watts, le matériau de la gaine, la densité de l'oxyde de magnésium compacté et le processus de scellement des bornes, et pas seulement par la puissance nominale et la longueur.
À quoi sert un élément chauffant à cartouche
Un élément chauffant à cartouche est un élément chauffant industriel en forme de tube inséré dans des trous percés. Son principe de fonctionnement repose sur un circuit simple mais efficace : une bobine nickel-chrome génère de la chaleur lorsqu'elle est alimentée, une isolation dense en oxyde de magnésium transfère cette chaleur à une gaine en acier inoxydable, et la gaine la conduit par contact étroit avec la base métallique environnante. Étant donné que la source de chaleur est intégrée directement dans l'objet à chauffer, elle offre une réponse rapide et un contrôle localisé précis de la température, ce qui la rend précieuse pour les moules, les canaux chauds et autres équipements industriels.
Dans les moules de moulage par injection et de moulage sous pression, les éléments chauffants à cartouche sont généralement intégrés dans des collecteurs ou des noyaux. Dans les machines d’emballage, ils sont insérés dans des canaux à l’intérieur des filières de scellage. Dans ces applications, l’uniformité de la répartition de la température de surface affecte directement la précision dimensionnelle, la qualité de l’apparence et le temps de cycle. Lorsqu'il s'agit d'installer un moule, un cartouche chauffante avec plaque de blocage fixe aide à empêcher l'élément de bouger pendant les vibrations ou le démontage, simplifiant ainsi l'assemblage.
Cartouche chauffante avec plaque de blocage fixe pour l'installation du moule Cette cartouche chauffante est dotée d'une plaque de blocage fixe qui empêche tout mouvement pendant l'assemblage et le fonctionnement. Sa construction fiable garantit une répartition uniforme de la chaleur, contribuant ainsi à réduire les temps de chauffage et à améliorer l'efficacité de la production dans les applications de moulage. Voir le produit → Détails de construction qui contrôlent la production de chaleur et la durée de vie
La durée de vie d'un élément chauffant à cartouche dépend de quatre facteurs structurels : le matériau de la gaine, la densité d'isolation en oxyde de magnésium, la qualité du serpentin chauffant et la méthode d'étanchéité des bornes.
Matériau de la gaine
La gaine doit résister à la température de fonctionnement, à l’usure mécanique et aux attaques chimiques occasionnelles. L'acier inoxydable 304 convient à la plupart des scénarios de moules standard. L'acier inoxydable 316 résiste mieux à l'humidité et aux environnements légèrement corrosifs. L'acier inoxydable 321 et l'Incoloy 800/840 sont destinés aux besoins à haute température ou à haute densité de watts. Une règle pratique est que plus la température de la gaine est élevée, plus la densité de watts admissible est faible.
| Matériau de la gaine | Température maximale de la gaine | Conditions recommandées |
|---|---|---|
| Acier inoxydable 304 | 400°C | Chauffage de moules à usage général |
| Acier inoxydable 316 | 400°C | Environnements humides ou légèrement corrosifs |
| Acier inoxydable 321 | 500°C | Moulage à haute température, chauffage cyclique |
| Incoloy 800/840 | 600°C | Chaleur extrême, densité de watts élevée |
Isolation en oxyde de magnésium
La densité de compactage de l'oxyde de magnésium, mesurée en g/cm³, est un facteur clé à la fois pour la conductivité thermique et la résistance de l'isolation. Une faible densité de compactage entraîne une chute rapide de la résistance d'isolation à haute température, tandis qu'une densité plus élevée offre de meilleurs chemins thermiques et réduit la résistance thermique entre la bobine et la gaine. Pour les équipements évalués en dessous de 500 V, la résistance d'isolation au froid devrait normalement être d'au moins 100 MΩ, mais le plus important est de savoir si elle reste stable pendant un fonctionnement à chaud.
Serpentin de chauffage
Le matériau de la bobine est généralement un alliage nickel-chrome, généralement 80/20 ou 60/16. Le diamètre du fil et le nombre de tours définissent la résistance de l'élément. Si le client a besoin d’une puissance de sortie spécifique à une tension spécifique, la conception de la bobine doit correspondre. Augmenter la tension pour obtenir plus de chaleur réduira la durée de vie de l'élément, car la chaleur de la bobine augmente avec le carré de la tension.
Résiliation
La terminaison est l’un des points d’échec les plus élevés. Les joints de soudure exposés à des températures élevées développent une oxydation et une fatigue mécanique. Les conceptions de terminaux sonores incluent une protection de tuyau métallique, des fils conducteurs à angle droit ou des borniers externes. Dans les environnements soumis à des éclaboussures de liquide de refroidissement, une structure terminale étanche prolonge considérablement la durée de fonctionnement.
Comment sélectionner le bon élément chauffant à cartouche
La séquence de sélection correcte est la suivante : confirmer la dimension du trou percé et la longueur effective chauffée, puis confirmer la température de fonctionnement cible et la température de gaine autorisée, puis calculer la puissance requise et enfin faire correspondre la tension et la configuration du fil de connexion. Ne démarrez jamais du secteur.
- Mesurez le diamètre du trou de montage. Les tailles standard courantes sont 6,35 mm, 8 mm, 10 mm, 12,7 mm et similaires, mais la tolérance réelle du trou doit être vérifiée. Un ajustement trop serré rend le démontage difficile et peut endommager l'élément. Un ajustement trop lâche crée un entrefer. Pour la plupart des éléments chauffants à cartouche, l'espace de montage recommandé est d'environ 0,05 mm à 0,1 mm plus grand que le diamètre de la gaine.
- Déterminez la longueur effective de chauffage. La profondeur d'insertion réelle dans le trou foré définit la zone chauffée. Trop de longueur non chauffée gaspille de l'énergie, tandis que trop peu crée une surchauffe localisée.
- Calculez la puissance et la tension requises. Estimez la puissance nécessaire à partir de la masse, de l'échauffement et du temps de chauffage, puis faites correspondre la tension du site (230 V ou 400 V entre phases, par exemple) et la valeur de la résistance.
- Choisissez la configuration du fil de connexion. Pour les espaces restreints, un fil de sortie intérieur permet d'économiser de l'espace. Pour des montages et démontages fréquents ou des environnements humides, une protection flexible métallique ou un joint étanche est préférable.
La densité de watts est l'une des spécifications les plus mal comprises dans sélection d'éléments chauffants électriques . Une faible densité protège les polymères sensibles à la chaleur, une densité moyenne fournit une réponse équilibrée et une densité élevée ne vaut la peine d'être utilisée que lorsque le contrôle de la température est précis et que le matériau du moule peut le tolérer. Le tableau ci-dessous résume les plages typiques pour référence pratique.
| Demande | Plage de densité en watts | Contrainte typique |
|---|---|---|
| Moules thermoplastiques | 2 à 5 W/cm² | Faible densité pour maintenir la viscosité stable |
| Chauffage de moule standard | 5 à 15 W/cm² | Contrôle et réponse équilibrés |
| Mourir et canaux chauds | 10–20 W/cm² | Contrôle précis avec cycles haute fréquence |
| Appareils de test et petits outils | 15–25 W/cm² | Contrôle strict de la température de surface |
Scénarios d'application dans tous les secteurs
Les éléments chauffants à cartouche remplissent différents rôles dans les environnements de production. Dans les moules à injection, ils fournissent la température requise pour le remplissage du plastique et la pression de maintien. Dans les systèmes à canaux chauds, ils fonctionnent avec des réchauffeurs à ressorts pour maintenir un débit de matière fondu constant. Dans les machines d’emballage, ils assurent une étanchéité stable grâce à un transfert de chaleur efficace. Différents types d'équipement imposent différentes exigences mécaniques à l'élément.
Lorsque l'environnement de fonctionnement implique des éclaboussures de liquide de refroidissement ou une humidité élevée, un cartouche chauffante étanche garantit que la structure scellée empêche une dégradation rapide de la résistance de l’isolation, évitant ainsi des temps d’arrêt imprévus coûteux.
Cartouche chauffante étanche pour les environnements à forte humidité Conçu pour des conditions difficiles, cette cartouche chauffante étanche utilise des matériaux résistants à la corrosion pour empêcher la pénétration de l'humidité. Il fournit un chauffage stable et efficace dans les applications où les éclaboussures de liquide de refroidissement ou une humidité élevée pourraient autrement provoquer des pannes. Voir le produit → Causes de défaillance courantes et mesures de prévention
La plupart des échecs ne sont pas des problèmes de qualité aléatoires. Il s’agit de défauts de conception initiaux créés par les conditions de sélection ou d’installation.
- Surchauffe : la température de la gaine dépasse la limite du matériau. Réduisez la densité en watts ou passez à une gaine 321 ou Incoloy.
- Grillage du fil : le terminal est exposé directement à la zone chaude. Utilisez un tuyau métallique avec sortie à angle droit pour éloigner le fil conducteur de la source de chaleur.
- Chute de résistance d’isolation : l’oxyde de magnésium absorbe l’humidité ou l’huile. Utilisez une structure imperméable et gardez l’élément au sec pendant le stockage.
- Inadéquation des trous : un jeu surdimensionné crée une contrainte thermique localisée sur l'élément. Re-percez et maintenez le jeu d'ajustement de 0,05 à 0,1 mm.
Quand les produits standards ne suffisent pas

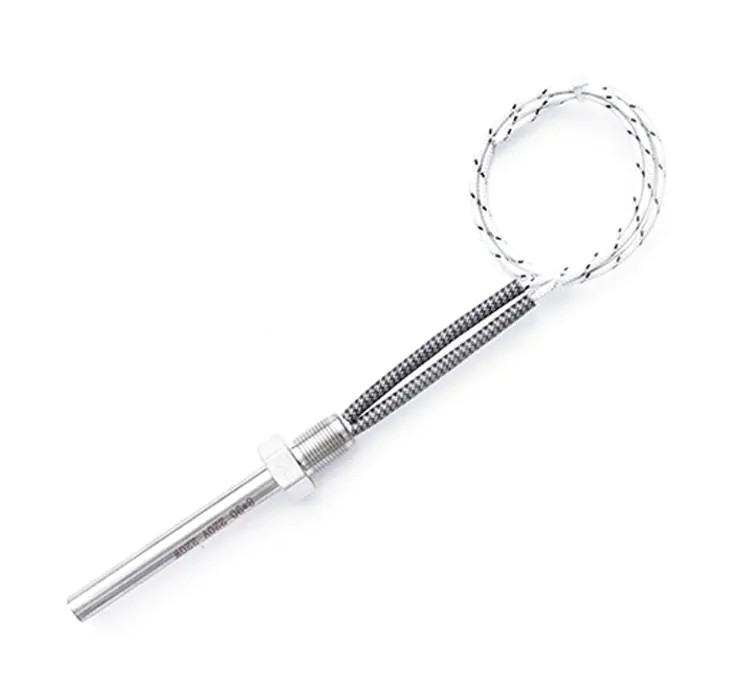

Les catalogues standards couvrent uniquement les spécifications communes. Pour les projets nécessitant un espace réduit, des sorties de câbles multi-angles, des capteurs de contrôle de température intégrés ou une fixation filetée spéciale, la fabrication sur mesure devient importante. Les fabricants peuvent généralement produire des éléments avec des diamètres, des longueurs et des structures terminales spéciales selon les dessins.
Lorsque l'espace de montage est extrêmement limité, un micro-cartouche chauffante C'est un choix pratique pour les canaux d'outils étroits et les petits équipements de laboratoire. Des variantes à double filetage, une construction de tuyau métallique à angle droit, des options de fil conducteur externe et de fil isolé en céramique peuvent également être combinées en fonction de la fréquence de maintenance de la machine, de la position de la source de chaleur et de l'espace de câblage.
Micro-cartouche chauffante pour les espaces restreints et un chauffage de précision Idéal pour les espaces confinés, ce micro-cartouche chauffante offre un contrôle précis de la température avec une perte de chaleur minimale. Sa conception compacte convient aux canaux d'outils étroits et aux petits appareils, offrant des performances fiables dans les tâches de chauffage dans des espaces restreints. Voir le produit → Choisir un élément chauffant à cartouche ne consiste pas à choisir le modèle le plus cher ou le plus puissant. Le chemin correct consiste à lire d'abord la dimension du trou percé et la position de la source de chaleur, à confirmer la température de fonctionnement, puis à choisir la densité en watts et la structure des bornes. Pour les applications incertaines, envoyez le plan de perçage à l'équipe technique du fournisseur afin qu'il puisse fournir une spécification claire avant la décision d'achat. Un élément correctement sélectionné peut fonctionner pendant des dizaines de milliers d'heures sur le terrain. Si l'application sort des plages standards, envoyer le plan de perçage au équipe de contact du fabricant pour un examen pratique.
