Une ligne de séchage fonctionnant à 90 m3/min d'air peut perdre environ 10 pour cent de son efficacité de chauffage lorsque l'espacement des ailettes sur un tube de préchauffage d'air est trop serré. Le plus souvent, le véritable problème n’est pas le radiateur lui-même mais l’inadéquation entre la conception des tubes et les conditions réelles de l’air. C'est pourquoi la sélection d'un tube de préchauffage d'air signifie équilibrer la température du matériau, la densité en watts et la géométrie des ailettes avant l'installation, et non après une panne.
Qu'est-ce qu'un tube de préchauffage d'air ?
Un tube de préchauffage d'air est un composant d'échange thermique qui augmente la température de l'air circulant dans un conduit, un four ou une chambre de séchage. Dans les systèmes de chaudières, les préchauffeurs tubulaires récupèrent la chaleur des gaz de combustion. Dans les équipements de chauffage électrique, le tube est un radiateur à résistance fermé avec une gaine métallique, une isolation en oxyde de magnésium et, dans la plupart des applications aériennes, des ailettes pour agrandir la surface de transfert de chaleur. Le fil de résistance est enroulé en hélice et rempli de MgO, qui transfère la chaleur tout en isolant électriquement la gaine. La gaine est soudée et roulée jusqu'à un diamètre final, généralement de 6,5 mm à 12,5 mm. Cet article se concentre sur la version chauffée électriquement, car c'est celle que les ingénieurs de procédés spécifient le plus souvent comme composant de conception.
Types courants de tubes de préchauffage d’air
Les tubes de préchauffeur d'air standard sont disponibles dans des configurations droites, en forme de U, en forme de W et en forme de O.

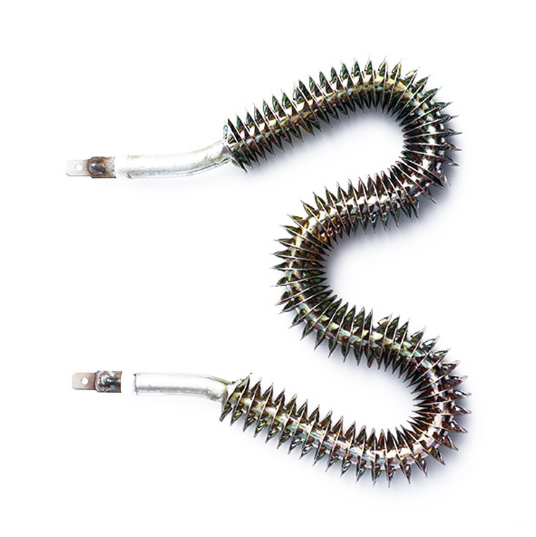

Configurations droites, en forme de U et en forme de W
Un tube droit est la forme la plus simple et convient aux installations où la longueur chauffée correspond à la profondeur du conduit. Un tube en forme de U rentre sur lui-même, ce qui permet à un conduit court d'accueillir une grande longueur de chauffage efficace. Les tubes en forme de W ajoutent une autre courbure, donnant encore plus de surface active dans un espace compact. En pratique, le format en U est un bon défaut pour les fours à convection forcée car il maintient les bornes de connexion du même côté, simplifiant ainsi le câblage. Par exemple, un Tube de chauffage d'air à ailettes en forme de U est généralement spécifié lorsque la hauteur du conduit est limitée mais que la puissance requise est élevée.
Fabricants et fournisseurs de tubes chauffants à ailettes en forme de U personnalisés Xinghua Yading Electric Heating Element Co., Ltd. est un fabricant chinois de tubes chauffants à ailettes en forme de U OEM/ODM personnalisés et des tubes à ailettes en forme de U personnalisés. Voir le produit → Tubes à ailettes ou lisses
Les tubes lisses sont plus faciles à nettoyer et sont acceptables dans les systèmes de circulation à faible puissance. Les tubes à ailettes sont le choix standard pour les préchauffeurs d'air car ils multiplient la surface de transfert de chaleur. Le facteur d'ailettes, qui est le rapport entre la surface à ailettes et la surface du tube nu, varie normalement de 2 à 4. Dans le chauffage électrique de l'air, un facteur d'ailettes plus élevé permet de fournir la même puissance avec une charge de surface inférieure, ce qui réduit le risque de tartre d'oxyde et prolonge la durée de vie du tube. Cependant, les tubes lisses ne doivent pas être négligés : dans les équipements de salle blanche ou là où une stérilisation fréquente est nécessaire, l'absence d'ailettes peut rendre la maintenance considérablement plus simple.
Sélection des matériaux : la première décision qui affecte la durée de vie du tube
La première étape de sélection concerne le matériau de la gaine. Le matériau détermine la température de fonctionnement continue maximale, la tolérance à la corrosion et la durée de vie pratique du tube. Le tableau ci-dessous compare les matériaux les plus courants pour les tubes de préchauffeur d'air électrique.
| Matériel | Température continue maximale | Résistance à la corrosion | Application typique |
|---|---|---|---|
| Acier inoxydable 304 | 750°C | Bon à l'air sec | Chauffages de conduits généraux |
| Acier inoxydable 321 | 800°C | Meilleure résistance au tartre | Fours et lignes de séchage |
| Alliage 800 | 815°C | Bonne oxydation et résistance modérée aux acides | Préchauffeurs avec risque de condensation |
| Alliage 840 | 900°C | Stabilité supérieure à haute température | Chauffage de l’air industriel haute performance |
Sélection basée sur la température
La température maximale de la gaine doit rester inférieure au point d'oxydation du matériau. Pour un fonctionnement continu, l'acier inoxydable 304 convient en dessous de 750°C. Lorsque la température de l'air de sortie dépasse ce niveau, passez au 321 ou à l'alliage 800. L'alliage 840 est utilisé lorsque la surface du tube elle-même approche 900°C, par exemple dans les conceptions à haute densité de puissance ou lorsque la vitesse de l'air est faible.
Problèmes de corrosion et de condensation
Dans les préchauffeurs d'air, la corrosion du point de rosée peut se produire lorsque la température de la surface du tube tombe en dessous du point de rosée du gaz environnant. Même dans un conduit chauffé électriquement, des conditions de démarrage à froid peuvent créer de la condensation sur la surface en acier inoxydable. Les chlorures et sulfates présents dans l'air de l'atelier attaquent alors la gaine. Pour les environnements présentant une humidité connue, une gaine en alliage 800 et une faible limite de densité en watts offrent une marge de sécurité supplémentaire.
Densité de Watt et son impact pratique
La densité de watts est la puissance divisée par la surface chauffée, généralement exprimée en W/cm2. C'est le nombre le plus utile pour prédire la température de surface du tube. À même puissance, un tube à ailettes a une densité de puissance inférieure à celle d'un tube lisse car la surface des ailettes est plus grande, de sorte que la gaine est plus froide. Dans les applications à air pulsé avec une vitesse de conduit de 3 m/s ou plus, une plage de départ de 3 à 5 W/cm2 est sûre pour l'acier inoxydable. Si le débit d'air est irrégulier ou si le conduit est sous-dimensionné, la valeur efficace peut doubler dans certaines zones, c'est pourquoi de nombreux ingénieurs restent en dessous de 3 W/cm2 jusqu'à ce que le modèle de débit réel soit vérifié. Pour un radiateur de 10 kW avec 2 000 cm2 de surface à ailettes, la densité en watts est de 5 W/cm2. Si le même appareil de chauffage est évalué sur une zone de tube nu, le nombre peut paraître beaucoup plus élevé, alors confirmez toujours la zone citée par le fabricant.
Avant de finaliser la conception, comparez la puissance calculée avec le débit massique d'air et l'augmentation de la température en utilisant Q = m * cp * dT. Une fois la puissance requise connue, ajustez la longueur du tube et la géométrie des ailettes pour maintenir la densité en watts dans la bande de sécurité. Une explication détaillée de cette relation est disponible dans l'article sur densité de watts dans les éléments chauffants électriques .
Tubes à ailettes : plus de surface, moins de surchauffe
Les ailettes modifient le fonctionnement d'un tube de préchauffage d'air dans un conduit. Sans ailettes, le coefficient de transfert de chaleur extérieur de l'air est faible, de sorte que la température de la surface du tube augmente rapidement et que le fil chauffant à l'intérieur chauffe plus que nécessaire. Avec des ailettes, le même tube rejette plus de chaleur vers le flux d'air et l'efficacité globale s'améliore sensiblement. Le compromis est la chute de pression : un espacement plus étroit des ailettes crée plus de surface mais aussi plus de résistance, le ventilateur doit donc travailler plus fort. Pour l’air poussiéreux ou fibreux, un pas d’ailettes plus large est plus sûr même si les performances thermiques sont légèrement inférieures. La hauteur, l'épaisseur et le pas des ailerons définissent le facteur d'aileron. Une hauteur d'aileron courante est de 6 à 15 mm, une épaisseur de 0,3 à 0,5 mm et un pas de 3 à 6 mm. Lorsque la demande est forte, un Tube chauffant à ailettes en forme de W donne plus de surface dans la même empreinte. Dans les conduits circulaires, un Tube chauffant à ailettes en forme de O est conçu pour suivre la section transversale et réduire les zones mortes près de la paroi du conduit.
Fabricants et fournisseurs de tubes chauffants à ailettes en forme de O personnalisés Xinghua Yading Electric Heating Element Co., Ltd. est un fabricant chinois de tubes chauffants à ailettes en forme de O OEM/ODM personnalisés et des tubes à ailettes en forme de O personnalisés ... Voir le produit →
Fabricants et fournisseurs de tubes chauffants à ailettes en forme de W personnalisés Xinghua Yading Electric Heating Element Co., Ltd. est un fabricant chinois de tubes chauffants à ailettes en forme de W OEM/ODM personnalisés et des tubes à ailettes en forme de W personnalisés en Chine. Voir le produit → Sélection d'un tube de préchauffage d'air : une liste de contrôle étape par étape
Une liste de contrôle structurée évite les erreurs typiques dans les nouvelles installations : densité de watts surdimensionnée, mauvais matériau ou surface d'ailette insuffisante. Utilisez la séquence suivante lorsque vous spécifiez un tube de préchauffage d’air.
- Définissez le débit massique d'air, la température d'entrée et la température de sortie requise. Calculez la puissance totale nécessaire.
- Choisissez une densité de watts cible. Pour des vitesses de conduit supérieures à 3 m/s, 3 à 5 W/cm2 constituent un point de départ raisonnable ; diminuer la valeur si le débit d’air est variable.
- Sélectionnez le matériau de la gaine en fonction de la température maximale attendue de la surface du tube et de tout risque de corrosion dans l'environnement.
- Choisissez entre des tubes lisses et à ailettes. Les tubes à ailettes sont préférés, sauf si la nettoyabilité est la priorité absolue.
- Confirmez le sens de montage, les rayons de courbure, la position du thermocouple et les connexions électriques avec le fabricant avant la production.
Pour plus de conseils sur l’amélioration du système global, lisez à propos de comment améliorer l'efficacité énergétique des systèmes de chauffage de l'air industriels avec des tubes de chauffage de l'air efficaces .
Pannes courantes et prévention
Même un tube bien spécifié peut échouer si les conditions d'installation diffèrent de la conception. Les pannes les plus courantes sont la surchauffe, la rupture de l'isolation et les dommages mécaniques aux ailettes.
- Burn-out par surchauffe : cela apparaît comme une zone décolorée visible sur la gaine. Cela vient généralement d’une densité de watts trop élevée par rapport au débit réel, ou d’une panne de ventilateur. Vérifiez la direction et la vitesse du flux d’air et ajoutez un interrupteur de débit.
- Défaut d'isolation : cela apparaît sous forme de courant de fuite lorsque l'oxyde de magnésium absorbe de l'humidité, souvent après un arrêt à froid. Laissez le tube refroidir progressivement et gardez le compartiment terminal sec.
- Dommages aux nageoires : des ailettes pliées ou manquantes augmentent la température locale et réduisent le transfert de chaleur. Protégez le radiateur lors de la manipulation et de l'entretien, et nettoyez les dépôts de poussière sans utiliser d'outils tranchants.
La protection thermique n'est pas facultative. Un thermostat de base à limite élevée ou un verrouillage du débit d'air peut empêcher la plupart des pannes de grillage. Pour des pratiques de sécurité supplémentaires, consultez le règles essentielles de sécurité pour les batteries de chauffage et leurs raccordements .
Conclusion
Le choix d'un tube de préchauffage d'air est une décision technique qui dépend de quatre chiffres : la température de l'air de sortie, l'espace disponible, la vitesse de l'air et la densité en watts. Lorsque les quatre sont connus, le matériau et la géométrie des ailettes deviennent simples. Si l’un d’entre eux est ignoré, le tube risque de tomber en panne avant sa durée de vie prévue. Dans un système de chauffage industriel, quelques heures de révision de la conception au stade des spécifications sont toujours moins coûteuses qu'un arrêt causé par un appareil de chauffage sous-dimensionné ou mal adapté.
